400噸框架式錨桿托盤成型油壓機

400噸框架式錨桿托盤成型油壓機

[發布日期:2022-10-09 15:49 瀏覽量: 來源:未知]
框架式的液壓機適用于壓裝、校正、拉伸、彎曲、成型、落料、翻邊等多種沖壓工藝,也適用于粉末冶金、汽車零部件、家用電器、廚房用具等壓制成型工藝。根據工件、工藝不同,山東威力重工可按需設計定做合適噸位結構的框架式液壓機。文中是公司專門為客戶設計研發的一款400噸框架式油壓機,搭配錨桿托盤模具,可一次沖壓成型150x150x10mm錨盤,搭配自動送料機,實現錨桿托盤自動化生產,可一份中出8-10塊左右。故而,這款400噸框架式油壓機也稱400噸框架式錨桿托盤成型油壓機。

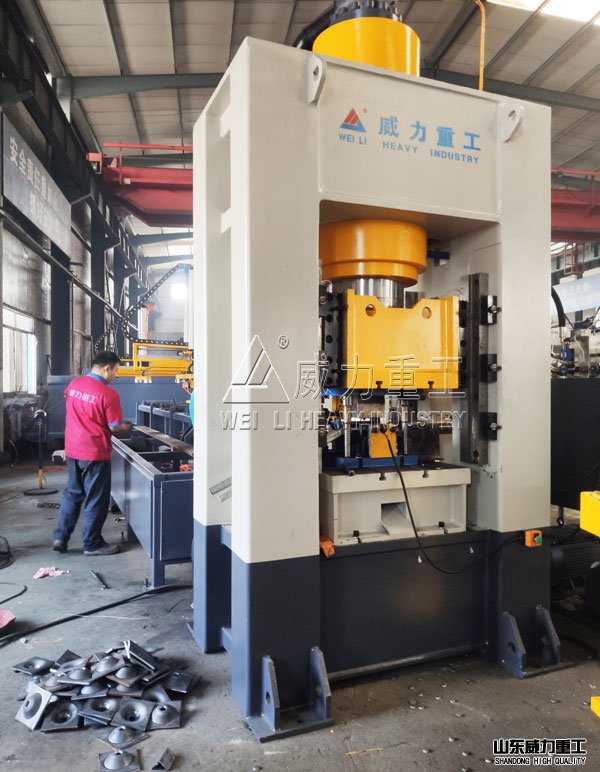

400噸框架式油壓機

400噸框架式錨桿托盤油壓機生產線的生產流程:

全自動錨桿托盤生產線包含400噸框架式錨桿托盤油壓機、自動送料機、錨桿托盤模具和出料裝置等。設備流程:伺服送料機—>油壓機沖裁成型—>成品輸出

6米長的帶狀條形鋼板用叉車或吊車放置到儲料區;輔助工具將板材放到自動送料線,送料系統運行,條型鋼板往前移動,400噸框架式油壓機剪斷沖壓成形,經過氣動推料推出成型托盤經過輸送托輪滑出料,到此所有動作完成,重復送料系統的動作,把下一條鋼板放到送料線上,送料系統開始下一個送料循環。

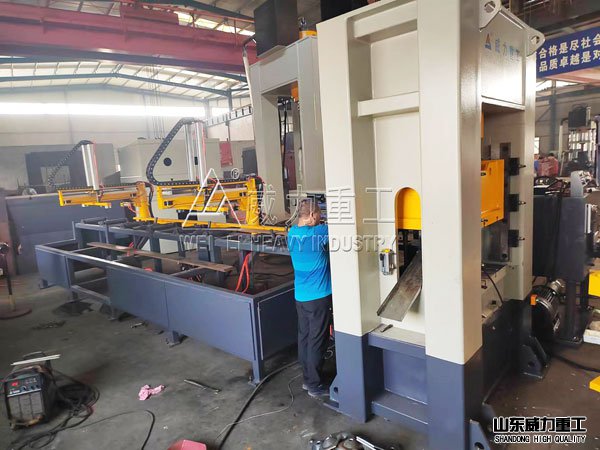

400噸框架式錨桿托盤油壓機生產線

400噸框架式錨桿托盤成型油壓機的特點:
1、400噸框架式錨桿托盤成型油壓機采用框架式結構,剛性好、精度高、抗偏載能力強;
2、采用整體式插裝閥集成系統,泄露點少,動作可靠,使用壽命長;
3、配置導軌自動潤滑裝置;
4、400噸框架式錨桿托盤成型油壓機采用PLC控制的電氣系統,結構緊湊,工作靈敏、可靠,柔性好;
5、工作壓力、行程可在規定范圍內按工藝要求調節,操作簡便;
6、可實現定壓、定程兩種成型工藝,具有保壓延時功能,延時時間可調;
7、滑塊可通過定位銷聯為一體,實現單動工藝動作;
8、400噸框架式錨桿托盤成型油壓機采用按鈕集中控制,具有調整、手動及半自動三種操作方式。

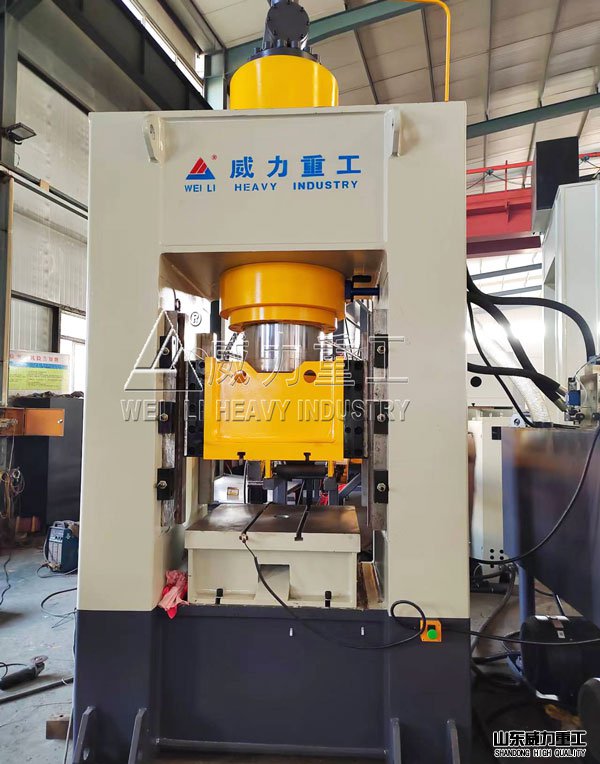

400噸框架式錨桿托盤成型油壓機

錨桿托盤模具:
生產的礦用錨桿托盤模具,錨索托盤模具,根據壓制的托盤尺寸以及厚度,定制合適型號的錨桿托盤模具。經過多次托盤模具升級改造,專利技術錨桿托盤模具,沖壓剪切拉伸一次成型,加工效率高,一次成型無需二次加工。錨桿托盤模具-錨索托盤沖剪一體模具能夠大大提高生產效率,便于更換易損件,廢料好清理,降低生產成本,降低勞動強度,保證了操作人員的生產安全。山東威力重工可根據客戶的需要設計所需的錨桿托盤模具,此種模具是公司的專利產品,更能確保機器的使用壽命。

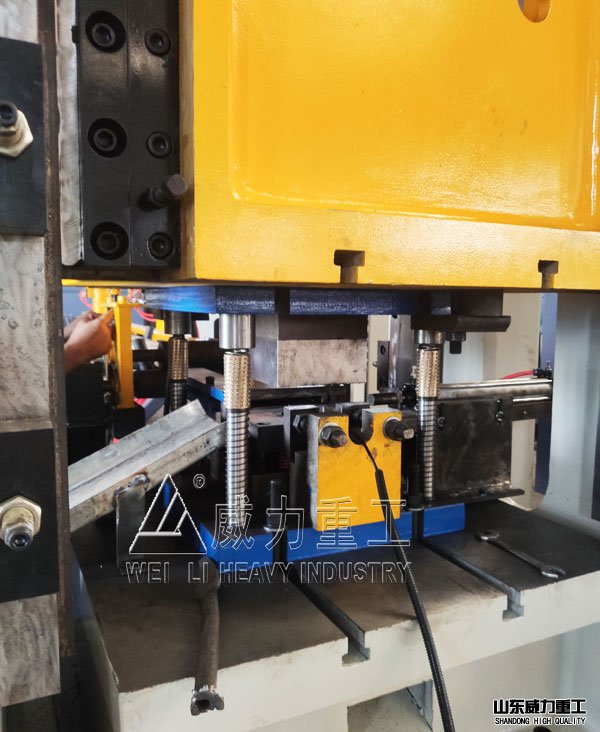

錨桿托盤沖壓模具

400噸框架式錨桿托盤成型油壓機的組成結構:

1、液壓機機身:
400噸框架式錨桿托盤成型油壓機主機機身采用預應力組合框架結構,上橫梁、方立柱、底座通過拉桿鎖母預緊構成組合框架,并經應力變形分析,確保主機機架的剛性,立柱內側布置四角八面可調導軌作為滑塊的導向。

——上梁
上梁采用 Q235-A 鋼板焊接而成的箱式結構,焊接方式采用二氧化碳?xì)怏w保護焊接,焊接后進行退火處理,徹底消除內應力,上梁上平面裝有安全維修平臺、充液油箱,四周有安全防護欄,外形美觀。

——滑塊

滑塊采用 Q235-A 鋼板焊接而成的箱式結構,同上梁一樣采用二氧化碳?xì)怏w保護焊,退火處理?;瑝K下平面設有 T 型槽,間距 300mm(也可以根據用戶需要定做),滑塊的四角裝有四角八面的可調導軌。

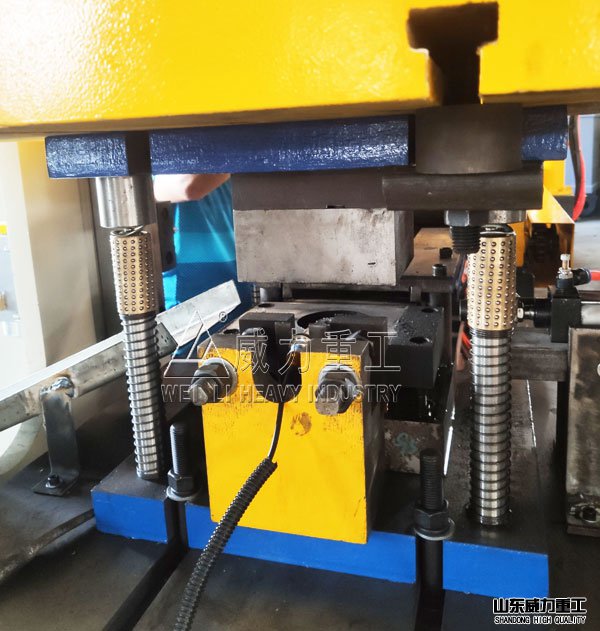

400噸框架式油壓機沖壓錨桿托盤

——底座
底座焊接結構和工藝方式同上梁、滑塊。

——工作臺
400噸框架式錨桿托盤成型油壓機工作臺結構同上梁、滑塊為箱式結構,焊接后退火處理。工作臺上平面設有 T 型槽,T 型槽間距 300mm(可以根據用戶要求定做),工作臺上面橫向和縱向中心線上均加工有模具定位槽。

2、采用獨立控制柜,控制柜內加裝空氣開關、繼電器等電器控制系統,通過程序?qū)崿F(xiàn)各種報警信號、限位開關與動作實現程序聯鎖,為方便操作,采用面板集中控制,您可通過上面的操作按鈕和選擇開關來操作。

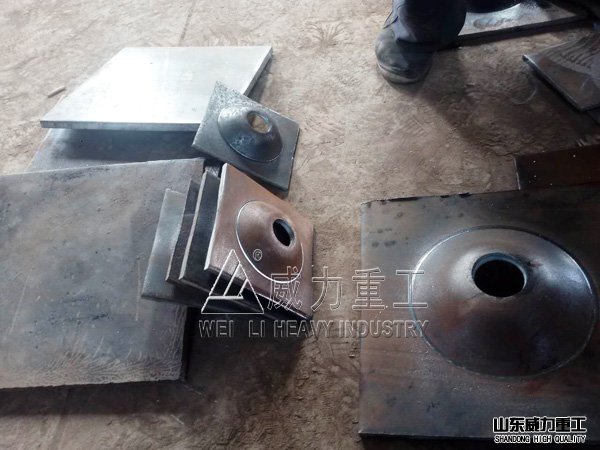

沖壓成型錨桿托盤

3、充液系統
充液系統由充液閥和充液筒兩部分組成。
當400噸框架式錨桿托盤成型油壓機滑塊快速下行時,由于主油缸上腔的負壓而吸開充液閥的主閥,使充液筒內的大量油液流入主缸上腔,以使滑塊能順利的快速下行。卸壓時,控制油首先進入控制閥內,使其控制活塞克服彈簧力,推動卸荷閥芯下行,使主缸上腔的高壓油通過卸荷閥芯與充液筒內接通,達到卸壓的目的。
在充液筒上部設有長形油標,用來觀察油位。充液筒旁的溢流管,把充液筒的容積分為兩部分:下部油液是供滑塊快速下行用的,上部容積則是容納滑塊回程時,400噸框架式錨桿托盤成型油壓機主缸上腔排出的油液。在充液筒的側下部,裝有一閘閥,用于定期更換油液。
充液閥是用閥座上的螺紋與油缸缸底緊固聯接的,并用O形密封圈密封。充液筒是由中部平面與主缸上端面相聯接,并用螺栓緊固,耐油橡膠墊密封的。在筒的蓋上設有通氣孔,在充液筒內設有吊鉤。

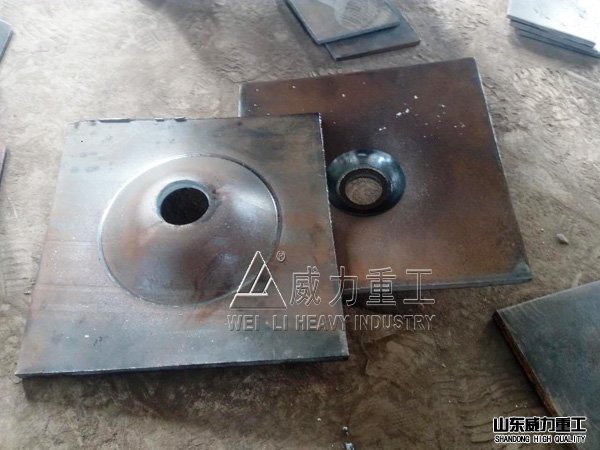

400噸框架式油壓機沖壓成型錨桿托盤

400噸框架式錨桿托盤成型油壓機安裝調試及售后服務:

1、400噸框架式錨桿托盤成型油壓機地基由廠家提供圖紙,用戶負責具體的施工;

2、產品在供方廠內裝配完畢后,及時通知用戶具體的發貨時間及安裝所需的準備工作;

3、油壓機廠家負責400噸框架式錨桿托盤成型油壓機在用戶使用現場的調試工作,用方配合,并提供安裝所需要的起重設備

4、用戶準備好優質供電電源等必須條件;

5、400噸框架式錨桿托盤成型油壓機在用戶現場安裝調試過程中,生產線對使用方相關人員提供免費的培訓和技術咨詢服務;

6、安裝調試完畢,按雙方所簽訂的技術合同和相關技術附件,雙方共同簽字驗收;

7、質量保證期為驗收合格之日起壹年,在保修期內,非用戶原因造成的零部件損壞免費更換,但用戶違規操作造成的損害(不在保修范圍內;

8、400噸框架式錨桿托盤成型油壓機為批量產品,供方能夠提供強大的配件支持,所以保質期外,也能夠得到及時維修服務和配件供應,需方只收取成本費用;

400噸框架式錨桿托盤油壓機
山東威力重工機床有限公司熱誠歡迎各界前來參觀、考察、洽談業務! 感謝您關注我們的產品,若您希望獲得進一步的了解,如400噸框架式錨桿托盤成型油壓機價格、400噸框架式錨桿托盤成型油壓機規格型號等更多信息,歡迎您隨時聯絡我們,誠邀為您提供滿意的服務!
